El tipo del tamiz Y, acero de molde, ensanchó el tamiz industrial, la CLASE empernada Api 600LB de la horqueta de la cubierta (y) Fillter

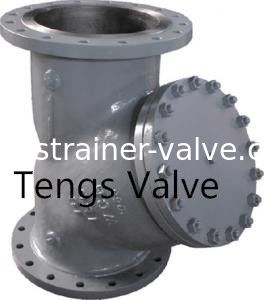

600 LB BW Y Type Strainer Cast Steel Bolted Bonnet Flanged Wye Fillter Nace Mr0175
600 LB BW Y Type Strainer Cast Steel Bolted Bonnet Flanged Wye Fillter Nace Mr0175

Ampliación de imagen :  El tipo del tamiz Y, acero de molde, ensanchó el tamiz industrial, la CLASE empernada Api 600LB de la horqueta de la cubierta (y) Fillter Mejor precio

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: Tengs or OEM
Certificación: ISO, CE
Número de modelo: Tipo de Y
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Precio: CNF, CIF, FOB
Detalles de empaquetado: Caja de madera contrachapada
Tiempo de entrega: 4 SEMANAS
Condiciones de pago: T/T, LC/C
Capacidad de la fuente: 200 sistemas/mes
Contacto
Descripción detallada del producto
Material del cuerpo: Acero al carbono fundido, acero inoxidable, acero aleado Pantalla: 304SS, 316SS, 2205, 2507
Malla: Se trata de los siguientes tipos: Tipo del capo: Capó atornillado/cubierta atornillada
perfore el tamaño del agujero: 1mm, 2mm, 3mm, 4mm, 5mm Finalizar conexión: RF, RTJ, BW

El tipo del tamiz Y, acero de molde, ensanchó el tamiz industrial, la CLASE empernada Api 600LB de la horqueta de la cubierta (y) Fillter

Filtro del API y, tipo ensanchado tamiz 600# del acero de molde de los extremos Y



ESPECIFICACIÓN:

1. Tamaños: el 1/2in - los 36in

2. Grado de la presión: ANSI 600LB, 600#

3. Medio conveniente: Agua, gas, aceite, vapor etc.

4. Material del cuerpo: Acero de molde WCB, LCB, LCC, CF8, CF8M, CF3, CF3M, 4A, 5A

5. Pantalla: Acero inoxidable (304SS, 316SS)

6. Tamaño de malla: 10mesh, 20mesh, 40mesh, 60mesh, 100mesh, 200mesh, 400mesh etc.

7. Conexión de extremo: BW/RF/RTJ



Estándares:

Diseño y fabricación: ASME B16.34

Inspección y prueba: API 598

Dimensión del reborde del extremo: ANSI B16.5, ASME B16.47A

Dimensión del final de BW: ASME B16.25

Cara a cara: ASME B16.10

grado de la Presión-temperatura: ASME B16.34



El tipo del tamiz Y, acero de molde, ensanchó el tamiz industrial, la CLASE empernada Api 600LB de la horqueta de la cubierta (y) Fillter

Parte principal y lista material:



No. Nombre de parte Material
01 Cuerpo A216-WCB A351-CF8 A351-CF3 A351-CF8M A351-CF3M
02 Pantalla 304SS, 316SS, 304LSS, 316LSS
03 Junta Acero inoxidable de Graphite+ (304SS, 316SS)
04 cubierta A105 A182-F304 A182-F304L A182-F316 A182-F316L
05 Perno A193 B7 A193 B8 A193 B8M
06 Nuez A194 2H A194 8 A194 los 8M
07 Drene el barro amasado A193 B7 A193 B8 A193 B8M



El tipo del tamiz Y, acero de molde, ensanchó el tamiz industrial, la CLASE empernada Api 600LB de la horqueta de la cubierta (y) Fillter





Tipo dimensión de Y del tamiz: Clase 600

NPS

En

DN

milímetro

 L B D G f K Z-Ød C Dimensión de RTJ A Q
RF RTJ BW Y P E F
2 50 292 295 292 49 165 91,9 6,4 127 8-19.1 25,4 108 82,55 7,92 11,91 63 Según el requisito del cliente
2 1/2 65 330 333 330 62 191 104,6 6,4 149,2 8-22.2 28,4 127 101,6 7,92 11,91 75
3 80 356 359 356 74 210 127 6,4 168,3 8-22.2 31,8 146 123,82 7,92 11,91 91
4 100 432 435 432 100 273 157,2 6,4 215,9 8-25.4 38,1 175 149,22 7,92 11,91 117
6 150 559 562 559 150 356 215,9 6,4 292,1 12-28.6 47,8 241 211,12 7,92 11,91 172
8 200 660 664 660 201 419 269,7 6,4 349,2 12-31.8 55,6 302 269,88 7,92 11,91 223
10 250 787 791 787 252 508 323,9 6,4 431,8 16-34.9 63,5 356 323,85 7,92 11,91 278
12 300 838 841 838 303 559 381 6,4 489 20-34.9 66,5 413 381 7,92 11,91 329
14 350 889 892 889 334 603 412,8 6,4 527,1 20-38.1 69,9 457 419,1 7,92 11,91 362
16 400 991 994 991 385 686 469,9 6,4 603,2 20-41.3 76,2 508 469,9 7,92 11,91 413
18 450 1092 1095 1092 436 743 533,4 6,4 654,1 20-44.5 82,6 575 533,4 7,92 11,91 464
20 500 1194 1200 1194 487 813 584,2 6,4 723,9 24-44.5 88,9 635 584,2 9,52 13,49 516
24 600 1397 1407 1397 589 940 692,2 6,4 838,2 24-50.8 101,6 749 692,15 11,13 16,66 619
26 650 1448 1461 1448 633 1016 749,3 6,4 914,4 28-50.8 108 809,8 749,3 12,7 19,84 670
28 700 1600 1613 1600 684 1073 800,1 6,4 965,2 28-54 111,3 860,6 800,1 12,7 19,84 721
30 750 1651 1664 1651 735 1130 857,3 6,4 1022,4 28-54 114,3 917,4 857,25 12,7 19,84 772
36 900 2083 2099 2083 874 1314 1022,4 6,4 1193,8 28-66.7 124 1092,2 1022,35 14,27 23,01 927
