Ansi 150Lb Y tipo de filtro A351 CF8M de acero inoxidable SS316 Flanged Y filtros para el agua de mar
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Material del cuerpo: | A351 CF8M/SS316 | Pantalla: | 316SS, 316L |
|---|---|---|---|
| Malla: | 316SS, 316LSS | Tamaño del agujero perforado: | 1mm, 2mm, 3mm, 4mm, 5mm |
| Tamaño de malla: | 20 malla, 40 malla, 60 malla, 80 malla, 100 malla, 200 malla | Tipo de cubierta: | Cubierta atornillada, capó atornillado |
| Extremos de la conexión: | RF ensanchado | Normas de brida: | ANSI B16 y otras fuentes.5 |

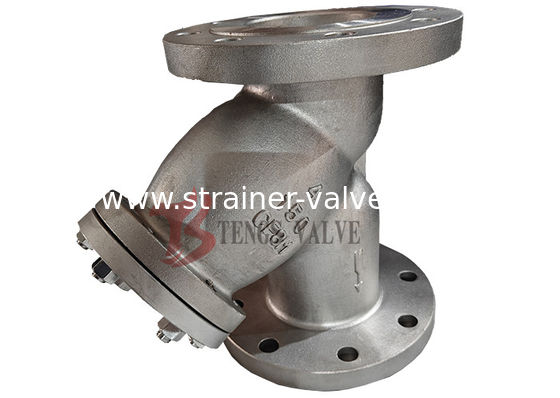

ANSI 150LB A351 CF8M Estirador de tipo Y de acero inoxidable de 4" DN100, con bridas, para agua de mar
Tengs Valve suministra filtros tipo Y de acero inoxidable ANSI 150LB CF8M para agua de mar y medios corrosivos.y pantalla de acero inoxidableDiseñado según la norma ASME B16.34 y probado según la norma API 598, conforme con la NACE MR0175.
Especificaciones del filtro de tipo CF8M Y de acero inoxidable
- Tamaño:4" (DN100)
- Nivel de presión:Clasificación ANSI 150, 150#
- Medio adecuado:Agua, agua de mar y otros medios corrosivos
- Material del cuerpo:Acero inoxidable fundido CF8M (SS316)
- Material de las pantallas:Acero inoxidable (316LSS, 316SS)
- Tamaño de la malla:10, 20, 40, 60, 100 malla o equivalente
- Conexión final:Flancos FF / RF
- La NACE MR0175 también incluye:- ¿ Qué?
- Otros tamaños y materiales:Disponible bajo petición
Normas para el estirador de patrones Y
- Diseño y fabricación:Se aplican las siguientes condiciones:34
- Inspección y ensayo:Las demás partidas
- Dimensión de la brida de extremo:ANSI B16 y otras fuentes.5
- Dimensión del extremo del BW:Se aplican las siguientes condiciones:25
- Cara a cara:Se aplican las siguientes condiciones:10
- Indicador de presión y temperatura:Se aplican las siguientes condiciones:34
Lista de partes y materiales principales de los filtros Y
| - No, no es así. | Nombre de la parte | El material |
|---|---|---|
| 1 | Cuerpo | A351-CF8, A351-CF3, A351-CF8M, A351-CF3M y otros |
| 2 | Pantalla | Se aplican los siguientes requisitos: |
| 3 | Envases | Grafito + acero inoxidable (304SS, 316SS) |
| 4 | Cubierta | El número de unidades de producción de los vehículos de la categoría A2 será el siguiente: |
| 5 | El rayo | A193 B8, A193 B8M |
| 6 | Las nueces | A194 8, A194 8M |
| 7 | Enchufe de desagüe | A193 B8, A193 B8M |
Dimensiones del filtro tipo Y: clase 150 (mm)
| NPS (en) | DN (mm) | - ¿ Qué? | B. El trabajo | D | G. | f | - ¿ Qué? | Z-Ød | C. Las | A. No | - ¿ Qué? | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RF | BW | |||||||||||
| 1/2 | 15 | 108 | - | 13 | 89 | 35.1 | 1.6 | 60.3 | 4 a 15 años.9 | 9.7 | - | Según el requisito del cliente |
| 3 / 4 | 20 | 117 | - | 19 | 99 | 42.9 | 1.6 | 69.9 | 4 a 15 años.9 | 10.4 | - | |
| 1 | 25 | 127 | 127 | 25 | 108 | 50.8 | 1.6 | 79.3 | 4 a 15 años.9 | 11.2 | 35 | |
| 1 y 4 | 32 | 140 | 140 | 32 | 117 | 63.5 | 1.6 | 88.9 | 4 a 15 años.9 | 12.7 | 45 | |
| 1 y 2 | 40 | 165 | 165 | 38 | 127 | 73.2 | 1.6 | 98.6 | 4 a 15 años.9 | 14.2 | 52 | |
| 2 | 50 | 203 | 203 | 49 | 152 | 91.9 | 1.6 | 120.7 | 4 y 19.1 | 15.8 | 63 | |
| 2 y medio | 65 | 216 | 216 | 62 | 178 | 104.6 | 1.6 | 139.7 | 4 y 19.1 | 17.5 | 75 | |
| 3 | 80 | 241 | 241 | 74 | 191 | 127 | 1.6 | 152.4 | 4 y 19.1 | 19.1 | 91 | |
| 4 | 100 | 292 | 292 | 100 | 229 | 157.2 | 1.6 | 190.5 | 8 y 19.1 | 23.9 | 117 | |
| 6 | 150 | 406 | 356 | 150 | 279 | 215.9 | 1.6 | 241.3 | 8-22. ¿Qué quieres decir?2 | 25.4 | 172 | |
| 8 | 200 | 495 | 495 | 201 | 343 | 269.7 | 1.6 | 298.5 | 8-22. ¿Qué quieres decir?2 | 28.4 | 223 | |
| 10 | 250 | 622 | 622 | 252 | 406 | 323.9 | 1.6 | 362 | 12 a 25 años.4 | 30.2 | 278 | |
| 12 | 300 | 699 | 699 | 303 | 483 | 381 | 1.6 | 431.8 | 12 a 25 años.4 | 31.8 | 329 | |
| 14 | 350 | 787 | 787 | 334 | 533 | 412.8 | 1.6 | 476.2 | 12 a 28 años.6 | 35.1 | 362 | |
| 16 | 400 | 864 | 864 | 385 | 597 | 469.9 | 1.6 | 539.8 | 16 a 28 años.6 | 36.6 | 413 | |
| 18 | 450 | 978 | 978 | 436 | 635 | 533.4 | 1.6 | 577.9 | 16-31. ¿Qué quieres decir?8 | 39.6 | 464 | |
| 20 | 500 | 978 | 978 | 487 | 699 | 584.2 | 1.6 | 635 | 20 a 31 años.8 | 42.9 | 516 | |
| 24 | 600 | 1295 | 1295 | 589 | 813 | 692.2 | 1.6 | 749.3 | 20 a 34 años.9 | 47.8 | 619 | |
| 26 | 650 | 1295 | 1295 | 633 | 870 | 749.3 | 1.6 | 806.5 | 24 a 34 años.9 | 68.3 | 670 | |
| 28 | 700 | 1448 | 1448 | 684 | 927 | 800.1 | 1.6 | 863.6 | 28-34. ¿Qué quieres decir?9 | 71.4 | 721 | |
| 30 | 750 | 1524 | 1524 | 735 | 984 | 857.3 | 1.6 | 914.4 | 28-34. ¿Qué quieres decir?9 | 74.7 | 772 | |
| 36 | 900 | 1965 | 1965 | 874 | 1168 | 1022.4 | 1.6 | 1085.9 | 32-41. ¿Qué quieres decir?3 | 90.4 | 927 | |
Otros tamaños y materiales están disponibles bajo petición.
Aplicaciones
- Sistemas de desalinización de agua de mar
- Tratamiento y suministro de agua
- oleoductos y gasoductos
- Instalaciones químicas y petroquímicas
- Generación de energía
- Protección de las bombas, válvulas y contadores
