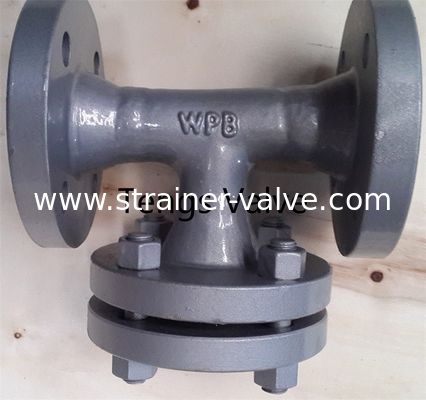

El ANSI del carbono industrial fabricado y del acero inoxidable junta con te el tipo clase 300lbs del tamiz
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Tee: | WPB, acero inoxidable 304, acero inoxidable 316 | Pantalla: | Se trata de los siguientes tipos: |
|---|---|---|---|
| Reborde de WN: | A105N, F304, F316 | Tipo de los extremos: | peso corporal. RF, FF |
TIPO FABRICADO CLASE 300LBS DE LA CAMISETA DEL ANSI DEL TAMIZ
LISTA MATERIAL DEL TAMIZ DE LA CAMISETA:
| No. | Nombre de piezas | Material | ||||
| 01 | Camiseta | A234-WPB | 304SS | 304LSS | 316SS | 316LSS |
| 02 | Reborde | A105 | A182-F304 | A182-F304L | A182-F316 | A182-F316L |
| 03 | Cubierta | A105 | A182-F304 | A182-F304L | A182-F316 | A182-F316L |
| 04 | Perno | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
| 05 | Nuez | A194 2H | A194 8 | A194 8 | A194 los 8M | A194 los 8M |
| 06 | Junta | Graphite+304SS/316SS/304LSS/316LSS | ||||
| 07 | Pantalla | 304SS/316SS | ||||
| 08 | Tapón de desagüe | A105 | A182-F304 | A182-F304L | A182-F316 | A182-F316L |
DIMENSIONES PARA EL TIPO CLASE 300LBS DE LA CAMISETA DE FABRICTED DEL ANSI DEL TAMIZ
NPS | DN | L | D | G | f | K | Z-Ød | C | Dimensión del surco | A | Q | |||||
| RF | RTJ | BW | Y | P | E | F | ||||||||||
| 2 | 50 | 267 | 283 | 117 | 165 | 91,9 | 1,6 | 127 | 8-19.1 | 22,4 | 108 | 82,55 | 7,92 | 11,91 | 60,3 | Según el requisito del cliente |
| 2 1/2 | 65 | 305 | 321 | 152 | 191 | 104,6 | 1,6 | 149,2 | 8-22.2 | 25,4 | 127 | 101,6 | 7,92 | 11,91 | 73 | |
| 3 | 80 | 330 | 346 | 172 | 210 | 127 | 1,6 | 168,3 | 8-22.2 | 28,4 | 146 | 123,82 | 7,92 | 11,91 | 88,9 | |
| 4 | 100 | 381 | 397 | 209 | 254 | 157,2 | 1,6 | 200,2 | 8-22.2 | 31,8 | 175 | 149,22 | 7,92 | 11,91 | 114,3 | |
| 6 | 150 | 483 | 499 | 285 | 318 | 215,9 | 1,6 | 269,8 | 12-22.2 | 36,6 | 241 | 211,12 | 7,92 | 11,91 | 168,3 | |
| 8 | 200 | 578 | 594 | 354 | 381 | 269,7 | 1,6 | 330,2 | 12-25.4 | 41,1 | 302 | 269,88 | 7,92 | 11,91 | 219,1 | |
| 10 | 250 | 666 | 682 | 432 | 445 | 323,9 | 1,6 | 387,4 | 16-28.6 | 47,8 | 356 | 323,85 | 7,92 | 11,91 | 273,1 | |
| 12 | 300 | 768 | 784 | 508 | 521 | 381 | 1,6 | 450,9 | 16-31.8 | 50,8 | 413 | 381 | 7,92 | 11,91 | 323,9 | |
| 14 | 350 | 844 | 860 | 559 | 584 | 412,8 | 1,6 | 514,4 | 20-31.8 | 53,8 | 457 | 419,1 | 7,92 | 11,91 | 355,6 | |
| 16 | 400 | 902 | 918 | 609 | 648 | 469,9 | 1,6 | 571,5 | 20-34.9 | 57,2 | 508 | 469,9 | 7,92 | 11,91 | 406,4 | |
| 18 | 450 | 1004 | 1020 | 686 | 711 | 533,4 | 1,6 | 628,7 | 24-34.9 | 60,5 | 575 | 533,4 | 7,92 | 11,91 | 457,2 | |
| 20 | 500 | 1086 | 1105 | 762 | 775 | 584,2 | 1,6 | 685,8 | 24-34.9 | 63,5 | 635 | 584,2 | 9,52 | 13,49 | 508 | |
| 24 | 600 | 1200 | 1222 | 861 | 914 | 692,2 | 1,6 | 812,8 | 24-41.3 | 69,9 | 749 | 692,15 | 11,13 | 16,66 | 609,6 | |
