El ANSI del carbono industrial fabricado y del acero inoxidable junta con te el tipo clase 150lbs del tamiz

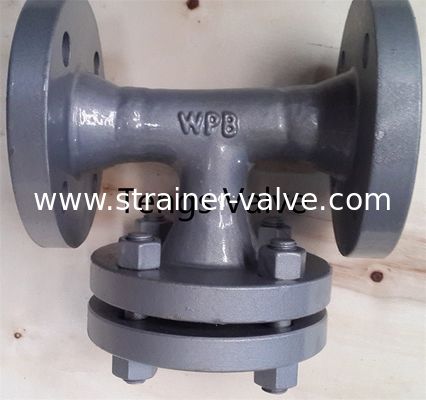

Fabricated Industrial Carbon & Stainless Steel Ansi Tee Type Strainer Class 150lbs
Fabricated Industrial Carbon & Stainless Steel Ansi Tee Type Strainer Class 150lbs

Ampliación de imagen :  El ANSI del carbono industrial fabricado y del acero inoxidable junta con te el tipo clase 150lbs del tamiz Mejor precio

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: Tengs or OEM
Certificación: ISO
Número de modelo: Tipo de la camiseta
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Precio: FOB / CNF
Detalles de empaquetado: Caso estándar de exportación
Tiempo de entrega: 4 SEMANAS
Condiciones de pago: LC, T/T
Capacidad de la fuente: 200 sistemas/mes
Contacto
Descripción detallada del producto
Tee: WPB, acero inoxidable 304, acero inoxidable 316 Pantalla: Se trata de los siguientes tipos:
Reborde de WN: A105N, F304, F316 Tipo de los extremos: Blanco y negro, RF, FF

TIPO FABRICADO CLASE 150LBS DE LA CAMISETA DEL ANSI DEL TAMIZ

El ANSI del carbono industrial fabricado y del acero inoxidable junta con te el tipo clase 150lbs del tamiz



LISTA MATERIAL DEL TAMIZ DE LA CAMISETA:

No. Nombre de piezas Material
01 Camiseta A234-WPB 304SS 304LSS 316SS 316LSS
02 Reborde A105 A182-F304 A182-F304L A182-F316 A182-F316L
03 Cubierta A105 A182-F304 A182-F304L A182-F316 A182-F316L
04 Perno A193 B7 A193 B8 A193 B8 A193 B8M A193 B8M
05 Nuez A194 2H A194 8 A194 8 A194 los 8M A194 los 8M
06 Junta Graphite+304SS/316SS/304LSS/316LSS
07 Pantalla 304SS/316SS
08 Tapón de desagüe A105 A182-F304 A182-F304L A182-F316 A182-F316L





El ANSI del carbono industrial fabricado y del acero inoxidable junta con te el tipo clase 150lbs del tamiz



DIMENSIONES PARA EL TIPO CLASE 150LBS DE LA CAMISETA DE FABRICTED DEL ANSI DEL TAMIZ

NPS

En

DN

milímetro

 L Reborde D G f K Z-Ød C A Q
RF BW
2 50 254 117 ANSI/ASME B16.5 152 91,9 1,6 120,7 4-19.1 15,8 60,3 Según el requisito del cliente
2 1/2 65 292 152 178 104,6 1,6 139,7 4-19.1 17,5 73
3 80 312 172 191 127 1,6 152,4 4-19.1 19,1 88,9
4 100 362 209 229 157,2 1,6 190,5 8-19.1 23,9 114,3
6 150 463 285 279 215,9 1,6 241,3 8-22.2 25,4 168,3
8 200 559 354 343 269,7 1,6 298,5 8-22.2 28,4 219,1
10 250 635 432 406 323,9 1,6 362 12-25.4 30,2 273,1
12 300 737 508 483 381 1,6 431,8 12-25.4 31,8 323,9
14 350 813 559 533 412,8 1,6 476,2 12-28.6 35,1 355,6
16 400 864 609 597 469,9 1,6 539,8 16-28.6 36,6 406,4
18 450 965 686 635 533,4 1,6 577,9 16-31.8 39,6 457,2
20 500 1051 762 699 584,2 1,6 635 20-31.8 42,9 508
22 550 1136 838 749 641 1,6 692 20-34.9 46 558,8
24 600 1168 861 813 692,2 1,6 749,3 20-34.9 47,8 609,6
26 650 1232 970 SERIES A DE ANSI/ASME B16..47 870 749,3 1,6 806,5 24-34.9 68,3 660,4
28 700 1293 1041 927 800,1 1,6 863,6 28-34.9 71,4 711,2
30 750 1391 1117 984 857,3 1,6 914,4 28-34.9 74,7 762
32 800 1483 1194 1060 914,4 1,6 977,9 28-41.3 80,8 812,8
34 850 1567 1270 1111 965,2 1,6 1028,7 32-41.3 82,6 863,6
36 900 1661 1346 1168 1022,4 1,6 1085,9 32-41.3 90,4 914,4
38 950 1737 1422 1238 1073,2 1,6 1149,4 32-41.3 87,4 965,2
40 1000 1826 1498 1289 1124 1,6 1200,2 36-41.3 90,4 1016
42 1020 1867 1524 1346 1193,8 1,6 1257,3 36-41.3 96,8 1066,8
44 1100 1982 1625 1403 1244,6 1,6 1314,5 40-41.3 101,6 1117,6
46 1150 2074 1701 1454 1295,4 1,6 1365,3 40-41.3 103,1 1168,4
48 1200 2162 1778 1511 1358,9 1,6 1422,4 44-41.3 108 1219,2
26 650 1169 970 SERIES B DE ANSI/ASME B16..47 786 711,2 1,6 744,5 36-22 41,1 660,4
28 700 1232 1041 837 762 1,6 795,3 40-22 44,5 711,2
30 750 1318 1117 887 812,8 1,6 846,1 44-22 44,5 762
32 800 1410 1194 941 863,8 1,6 900,2 48-22 46 812,8
34 850 1491 1270 1005 920,8 1,6 957,3 40-26 49,3 863,6
36 900 1581 1346 1057 971,6 1,6 1009,7 44-26 52,3 914,4
38 950 1671 1422 1124 1022,4 1,6 1069,8 40-28.6 53,8 965,2
40 1000 1756 1498 1175 1079,5 1,6 1120,6 44-28.6 55,6 1016
42 1020 1791 1524 1226 1130,3 1,6 1171,4 48-28.6 58,7 1066,8
44 1100 1889 1625 1276 1181,1 1,6 1222,2 52-28.6 60,5 1117,6
46 1150 1991 1701 1341 1234,9 1,6 1284,2 40-31.8 62,0 1168,4
48 1200 2078 1778 1392 1289,1 1,6 1335,0 44-31.8 65,0 1219,2

etiqueta:

el bw termina el tamiz,

tamiz fabricado de t
