La clase del ANSI que 150LB fundió el acero WCB de carbono ensanchó tamaño del tamiz del modelo de Y a 28inch

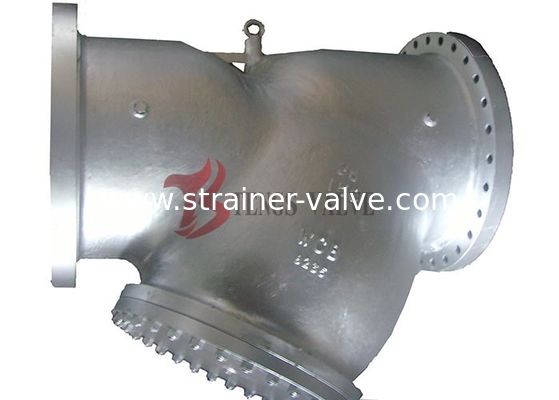

Ansi Class 150 LB Cast Carbon Steel WCB Flanged Y Pattern Strainer Large Size to 28inch Dn700
Ansi Class 150 LB Cast Carbon Steel WCB Flanged Y Pattern Strainer Large Size to 28inch Dn700

Ampliación de imagen :  La clase del ANSI que 150LB fundió el acero WCB de carbono ensanchó tamaño del tamiz del modelo de Y a 28inch Mejor precio

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: Tengs
Certificación: ISO, CE
Número de modelo: Tipo de Y
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Precio: CNF, CIF, FOB
Detalles de empaquetado: Caja de madera contrachapada
Tiempo de entrega: 4 SEMANAS
Condiciones de pago: T/T, carta de crédito, Western Union
Capacidad de la fuente: 200 sistemas/mes
Contacto
Descripción detallada del producto
Material del cuerpo: Acero fundido, acero al carbono A216 WCB Pantalla: 304SS, 316SS, 2205, 2507
Malla: Se trata de los siguientes tipos: Tamaño del agujero perforado: 1mm, 2mm, 3mm, 4mm, 5mm
Tamaño de malla: 20 malla, 40 malla, 60 malla, 80 malla, 100 malla, 200 malla Tipo de cubierta: Cubierta atornillada, capó atornillado

El tamiz industrial 28inch del modelo del acero de molde WCB Y ensanchó a la clase 150LB del ANSI



ESPECIFICACIÓN del tamiz del modelo de 28inch Y:

1. Tamaños: los 28in

2. Grado de la presión: ANSI Class150LBS, 150#

3. Medio conveniente: Agua, gas, aceite, vapor etc.

4. Material del cuerpo: Acero de carbono A216 WCB

5. Pantalla: Acero inoxidable (304SS, 316SS)

6. Tamaño de malla: 10mesh, 20mesh, 40mesh, 60mesh, 100mesh, 200mesh, 400mesh etc.

7. Conexión de extremo: BW, RF, RTJ



Estándares de Y:

Diseño y fabricación: ASME B16.34

Inspección y prueba: API 598

Dimensión del reborde del extremo: ANSI B16.5, ASME B16.47A

Dimensión del final de BW: ASME B16.25

Cara a cara: ASME B16.10

grado de la Presión-temperatura: ASME B16.34



La clase del ANSI que 150LB fundió el acero WCB de carbono ensanchó tamaño del tamiz del modelo de Y a 28inch

Parte principal y lista material:



No. Nombre de piezas Material
1 Cuerpo ASTM A216 ASTM A216 ASTM A216 ASTM A216
WCB WCB WCB WCB
2 Pantalla SS304 SS316 2205 2507
3 Junta Acero de Graphite+Stainless (304, 304L, 316, 316L), EPDM, PTFE
4 Cubierta A105 (n) A105 (n) A105 (n) A105 (n)
5 Perno de la cubierta A193B7 A193B7 A193B7 A193B7
6 Nuez de la cubierta A194 2H A194 2H A194 2H A194 2H
7 Tapón de desagüe A193 B7 A193 B7 A193 B7 A193 B7







 La clase del ANSI que 150LB fundió el acero WCB de carbono ensanchó tamaño del tamiz del modelo de Y a 28inch

Dimensión del tamiz del modelo de Y: Class150



NPS

En

DN

milímetro

 L B D G f K Z-Ød C A Q
RF BW
el 1/2 15 108 - 13 89 35,1 1,6 60,3 4-15.9 9,7 -
3/4 20 117 - 19 99 42,9 1,6 69,9 4-15.9 10,4 -
1 25 127 127 25 108 50,8 1,6 79,3 4-15.9 11,2 35 Según el requisito del cliente
1-1/4 32 140 140 32 117 63,5 1,6 88,9 4-15.9 12,7 45
1-1/2 40 165 165 38 127 73,2 1,6 98,6 4-15.9 14,2 52
2 50 203 203 49 152 91,9 1,6 120,7 4-19.1 15,8 63
2 1/2 65 216 216 62 178 104,6 1,6 139,7 4-19.1 17,5 75
3 80 241 241 74 191 127 1,6 152,4 4-19.1 19,1 91
4 100 292 292 100 229 157,2 1,6 190,5 8-19.1 23,9 117
6 150 406 356 150 279 215,9 1,6 241,3 8-22.2 25,4 172
8 200 495 495 201 343 269,7 1,6 298,5 8-22.2 28,4 223
10 250 622 622 252 406 323,9 1,6 362 12-25.4 30,2 278
12 300 699 699 303 483 381 1,6 431,8 12-25.4 31,8 329
14 350 787 787 334 533 412,8 1,6 476,2 12-28.6 35,1 362
16 400 864 864 385 597 469,9 1,6 539,8 16-28.6 36,6 413
18 450 978 978 436 635 533,4 1,6 577,9 16-31.8 39,6 464
20 500 978 978 487 699 584,2 1,6 635 20-31.8 42,9 516
24 600 1295 1295 589 813 692,2 1,6 749,3 20-34.9 47,8 619
26 650 1295 1295 633 870 749,3 1,6 806,5 24-34.9 68,3 670
28 700 1448 1448 684 927 800,1 1,6 863,6 28-34.9 71,4 721
30 750 1524 1524 735 984 857,3 1,6 914,4 28-34.9 74,7 772
36 900 1965 1965 874 1168 1022,4 1,6 1085,9 32-41.3 90,4 927
