El estruendo 3202 ensanchó la válvula de puerta de levantamiento manual del tronco del acero de molde de los extremos PN16-PN64

DIN 3202 Flanged Ends Cast Steel Manual Rising Stem Gate Valve PN16 - PN64
DIN 3202 Flanged Ends Cast Steel Manual Rising Stem Gate Valve PN16 - PN64

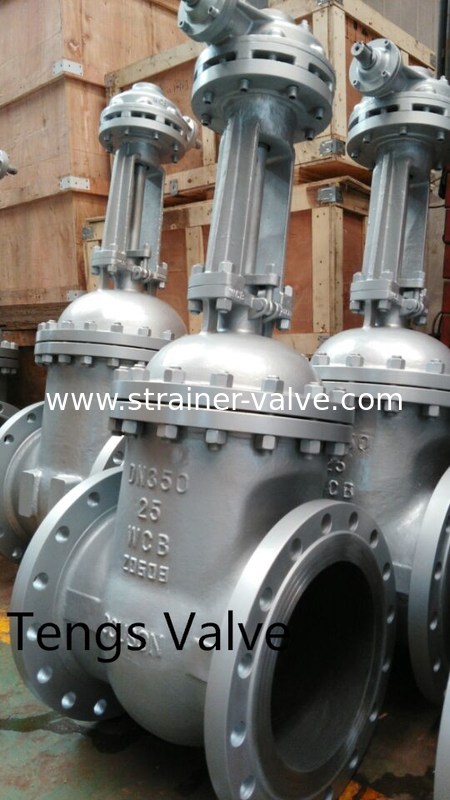

Ampliación de imagen :  El estruendo 3202 ensanchó la válvula de puerta de levantamiento manual del tronco del acero de molde de los extremos PN16-PN64 Mejor precio

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: Tengs or OEM
Certificación: ISO, CE
Número de modelo: Z41
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Precio: Fob, CNF, CIF
Detalles de empaquetado: Embalaje apto para el mar, embalaje apto para el aire
Tiempo de entrega: 30 dias
Condiciones de pago: T/T, carta de crédito, Western Union
Capacidad de la fuente: 200 sets/ mes
Contacto
Descripción detallada del producto
Tamaño del puerto: Dn50 - Dn600 Estándar o no estándar: Estándar
Estructura: puerta Presión: Presión media
Fuerza: Manual Material: Acero al carbono, acero aleado, acero inoxidable
temperatura de los medios: Temperatura normal Medios de comunicación: Agua, aceite

El acero de molde del estándar 3202 del estruendo ensanchó válvula de puerta manual



1. Diseño y fabricación: GB o estruendo 3202
2. OS&Y, diseño empernado del capo, sólido o flexible de la cuña
3. gama de tallas: DN50 a DN600
4. grados de la presión: PN10, PN16, PN25, PN40, PN64, PN100
5. conexiones de extremo: Ensanchado, soldadura de extremo
6. materiales disponibles en: WCB, LCB, CF8, CF8M, CF3, CF3M, WC6, WC9, C5, C12 o equivalente

7. Los diversos materiales del ajuste están disponibles adaptarse a diversas condiciones del servicio
8. actuador: Actuador manual, eléctrico




LISTA MATERIAL PARA LA VÁLVULA DE PUERTA ESTÁNDAR DEL ESTRUENDO:



Nombre de piezas Acero de carbono Acero de aleación Acero inoxidable
Cuerpo A216 WCB A352 LCB A217 WC6 A217 WC9 A217 C5 A351 CF8 A351 CF8M A351 CF3 A351 CF3M
Capo A216 WCB A352 LCB A217 WC6 A217 WC9 A217 C5 A351 CF8 A351 CF8M A351 CF3 A351 CF3M
Pernos A193 B7 A320 L7 A193 B16 A193 B16 A193 B16 193 B8 193 B8 193 B8 193 B8
Nueces A194 2H A194 4 A194 4 A194 4 A194 4 A194 8 A194 8 A194 8 A194 8
Glándula A182 F6a A182 F6a A182 F6a A182 F6a A182 F6a A182F304 A182 F316 A182 F304L A182 F316L
Reborde de la glándula A216 WCB A352 LCB A217 WC6 A217 WC9 A217 C5 A351 CF8 A351 CF8M A351 CF3 A351 CF3M
Disco A216 WCB A352 LCB A217 WC6 A217 WC9 A217 C5 A351 CF8 A351 CF8M A351 CF3 A351 CF3M
Junta SS304+graphite, SS316+graphite, PTFE
El embalar Grafito
Nuez del tronco A439 D2
Rueda de mano Hierro dúctil





El estruendo 3202 ensanchó la válvula de puerta de levantamiento manual del tronco del acero de molde de los extremos PN16-PN64



Presión nominal (MPa) Shell prueba (el MPa) Prueba del lacre (MPa) Medio conveniente
1,6 2,4 1,76 Agua, aceite y gas
2,5 3,75 2,75
4,0 6,0 4,4
6,4 9,6 7,04





DIMENSIONES PARA PN16, PN25, PN40, PN64



PN1.6MPa DIN3202-F5
Tamaño (milímetros) 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L-RF 250 270 280 300 325 350 400 450 500 550 600 650 700 800
W 200 280 280 300 350 350 400 450 500 600 600 650 700 800



PN2.5MPa DIN3202-F5
Tamaño (milímetros) 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L-RF 250 270 280 300 325 350 400 450 500 550 600 650 700 800
W 200 280 280 300 350 350 400 450 500 600 600 650 700 800



MPa DIN3202-F7 del PN 4,0
Tamaño (milímetros) 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L-RF 250 290 310 350 400 450 550 650 750 850 950 1050 1150 1350
W 200 280 300 350 350 400 450 500 500 600 650 700 700 800



MPa DIN3202-F7 del PN 6,4
Tamaño (milímetros) 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L-RF 250 290 310 350 400 450 550 650 750 850 950 1050 1150 1350
W 200 280 300 350 350 400 450 500 500 600 650 700 700 800
