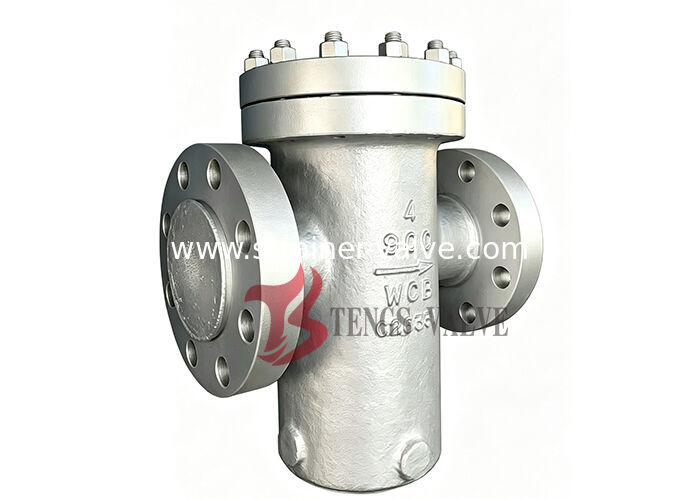

Filtro de Cesta ANSI 900LB con Bridas RF – Cuerpo A216-WCB, Malla SS316, Tapa Atornillada

Tengs Valve suministra filtros de cesta con bridas RF ANSI Clase 900LB con cuerpo de acero al carbono A216-WCB, malla de acero inoxidable SS316 y tapa atornillada. Este filtro de cesta simplex de alta presión está diseñado para tuberías de petróleo, gas, petroquímica y generación de energía donde se requiere una clasificación de presión Clase 900. La conexión con brida RF y la tapa atornillada permiten una rápida extracción de la malla para limpieza y mantenimiento sin desconectar la tubería. Los tamaños varían de 2" a 24" (DN50–DN600). Adecuado para servicio de agua, gas, petróleo y vapor. Otros tamaños y materiales disponibles bajo pedido.

Especificaciones del Filtro de Cesta ANSI 900LB

• Tipo de Producto: Filtro de Cesta, Filtro de Cesta Simplex
• Rango de Tamaño: 2"–24" (DN50–DN600)
• Clasificación de Presión: ANSI Clase 900LB, 900#
• Material del Cuerpo: Acero al Carbono A216-WCB
• Material de la Malla: Acero Inoxidable SS316
• Tamaño de Malla: 20, 40, 60, 80, 100, 200, 400 mesh o equivalente
• Conexión de Extremo: Brida RF (Cara Elevada)
• Tipo de Tapa: Tapa Atornillada
• Medio Adecuado: Agua, Gas, Petróleo, Vapor
• Personalización: Otros tamaños y materiales disponibles bajo pedido

Lista de Partes Principales y Materiales

Dimensiones Típicas de Brida para Clase 900 (mm)

Las dimensiones típicas de brida se muestran solo como referencia. Las dimensiones cara a cara (L) y los datos finales de brida deben confirmarse con nosotros antes de realizar el pedido.

Las dimensiones cara a cara (L) y los planos dimensionales completos están disponibles bajo pedido. Por favor, confirme con nosotros antes de realizar el pedido.

¿Por qué elegir un Filtro de Cesta ANSI 900LB?

Las tuberías Clase 900 operan a una presión mayor que los sistemas Clase 150, 300 o 600, por lo que el cuerpo, la tapa y los pernos del filtro deben diseñarse en consecuencia. Este filtro de cesta ANSI 900LB utiliza cuerpo y tapa de acero al carbono A216-WCB, pernos A193 B7 / A194 2H y malla SS316 para una filtración fiable bajo alta presión. El diseño de tapa atornillada permite retirar la malla para limpieza sin cortar ni desconectar la tubería principal, reduciendo el tiempo de inactividad por mantenimiento. Para servicio Clase 900, las bridas RF son estándar; se pueden suministrar RTJ bajo pedido para requisitos de sellado de mayor presión. Las aplicaciones típicas incluyen líneas de transmisión de petróleo y gas de alta presión, líneas de proceso petroquímico y sistemas de alta presión de plantas de energía.

Aplicaciones

• Tuberías de transmisión de petróleo y gas de alta presión
• Líneas de proceso petroquímico y de refinería
• Sistemas de alta presión de plantas de energía
• Líneas de vapor de alta presión
• Sistemas de inyección de agua
• Protección de bombas, válvulas y medidores

Otros tamaños, materiales y tamaños de malla disponibles bajo pedido. Para más información sobre filtros de cesta ANSI 900LB, por favor contáctenos.
